种植屋面(顶板)雨水管理系统由种植复合防水系统、防护虹吸排水系统、雨水收集利用系统三部分组成。

★种植复合防水系统

根据《种植屋面工程技术规程》JGJ 155-2007 第3.0.7规定,种植屋面应采用二道或二道以上防水层设防,最上道防水层必须采用耐根穿刺防水材料。防水层材料应相容。——科顺设计柯瑞普系统“2.0mm蠕变型沥青防水涂料+4.0mmSBS耐根穿刺防水卷材”复合防水。



 施工工期

蠕变型橡胶沥青采用机器喷涂、刮涂相结合的方式施工,防水卷材直接贴在蠕变型橡胶沥青沥青防水涂料的表面。两道防水层同时施工,大大缩短了防水工期。一台喷涂设备一天可完成防水工作≥1000㎡,缩短工期的同时大大降低了人工成本。

 优势说明

问题 解决方案
粘结问题:
吸水开裂、气泡、针眼(干燥)
基面起粉起砂、附着力差、容易剥离(潮湿)
抛丸后直接施工
不含溶剂及水分
一次性成膜,直接覆盖
专用水性底涂处理
基面开裂问题:
修补已有裂缝难
适应“零延伸”断裂难
抗疲劳开裂难
基面抛丸处理后曝露隐蔽裂缝
直接灌缝修补
蠕变修复,秒杀“零延伸”
无内应力,永不疲劳
低温条件下施工:
水性涂料:不可以施工
油性涂料:粘稠
SBS卷材:热熔
自粘卷材:不可以施工
高温出料,-10℃轻松应对,-20℃可以挑战,
复合卷材施工时,卷材可直接粘结。

★防护虹吸排水系统

根据《种植屋面工程技术规程》JGJ 155-2007 第5.1.1规定种植屋面应设计排水系统。——科顺设计防护虹吸排水系统,打破常规重力排水系统。

 系统构成

防护虹吸排水系统由奇封防排水保护板、虹吸排水槽、透气管、排水管道、观察井组成。



 工作原理

土壤渗入水不断通过奇封防排水保护板流至虹吸排水槽,在虹吸排水槽上安装透气管,虹吸排水槽内的水在空隙、重力和气压作用下很快汇集到出水口,出水口通过管道变径的方式使虹吸虹吸直管形成满流从而形成虹吸,虹吸排水槽内的水不断被吸入观察井,经观察井排入雨水收集系统内。这样就从以往的被动挤压式排水转变成了现在的主动式虹吸排水,从而真正实现了零坡度、有组织排水。

 奇封防排水保护板与其他排水材料对比

项目 卵石 陶粒 奇封HDPE排水保护板
厚度  15~20  15~20  0.8~1.2
荷载 大于250  大于100  0.6~0.8
保护层  必要  必要  可省略
阻根性  无  无  好
防水性  无  无  较好
施工  复杂  复杂  简易

 奇封防排水保护板优势

●快速高效的排水保证:快速高效的排水,70%的排水空间 ≧5.6L/㎡,相当于约 20cm 的卵石层。

●极大降低种植顶板荷载:增加荷载远远低于传统排水层,奇封每平米自重只有600--800g。

●可靠的柔性保护:奇封排水板的HDPE材质柔性佳、耐冲击及抗撕裂性能卓越,性能持久稳定是最佳的防水保护层,同时它还具备一定的抵抗植物根系穿刺能力,为柔性的耐根穿刺防水层提供了额外的穿刺保护;

●自带无纺布,省去过滤层的施工。

出色的密闭性增添一道防水效果。

产品标准化方便施工快捷质量稳定有保证 。

虹吸排水槽与塑料盲沟、砖砌盲沟的对比优势

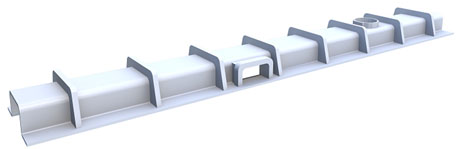

▶虹吸排水槽为方形结构,排水截面大。
▶虹吸排水槽通过双面自粘丁基橡胶粘接带粘在奇封排水板上,可形成一个整体的排水满面。
▶虹吸排水槽之间采用扣接方式连接,施工方便,省时省工。
▶可将屋面分割为若干个排水区域,加速排水。
▶透气管使得虹吸排水槽与奇封排水板之间的空气形成流通,使水更迅速的排出。
▶虹吸观察管可以实时观察虹吸排水槽的水流通畅情况。

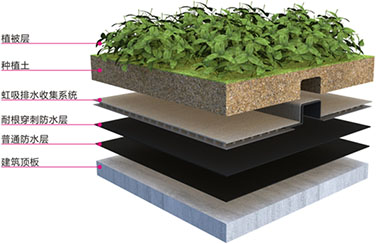

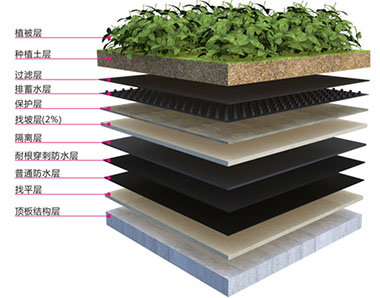

防护虹吸排水系统与传统种植屋面节点层次对比


*虹吸排水系统可减少5层构造层次,极大的优化构造,减少系统性风险,降低工程成本;
传统种植屋面节点   科顺防护虹吸排水系统

★雨水收集利用系统

海绵城市建设应遵循生态优先等原则,将自然途径与人工措施相结合,在确保城市排水防涝安全的前提下,最大限度地实现雨水在城市区域的积存、渗透和净化,促进雨水资源的利用和生态环境保护。——科顺设计雨水收集利用系统。

 系统构成

科顺雨水收集利用系统是由雨水截污挂篮装置、弃流过滤装置、蓄水系统、净化系统组成。

 工作原理

在地下安装一个雨水蓄水池(由若干雨水模块组装而成),通过汇总管对雨水进行收集,通过雨水净化装置对雨水进行净化处理,达到符合设计使用标准,再将水通过水泵出水管连接到地面。屋顶雨水相对干净,杂质、泥沙及其他污染物少,可通过弃流和简单过滤后,直接排入蓄水系统,进行处理后使用。处理后可用来冲洗厕所、浇洒路面、浇灌草坪、水景补水、甚至用于循环冷却水和消防水。



 基本步骤

 集水槽初步储存
 简易沉淀过滤步骤或再加入离子交换树脂
 将收集来经过沉淀过滤的雨水储存在雨水收集箱内
 浇灌与输送设施,用于浇花草、空调或厕所用水等用途

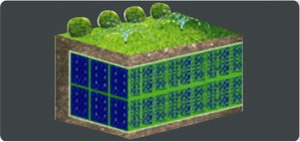

 科顺新型模块式蓄水池与传统蓄水池对比

科顺新型模块式蓄水池  钢筋混凝土及不锈钢蓄水池

产品设计灵活:由若干个模块组成一个水池,水池的形状可根据需求任意组合,不受场地限制。
混凝土及不锈钢水池由于结构及施工工艺的要求,对施工场地的条件要求比较高且需要大型机械支持

使用寿命长:模块采用的是PP再生材料,材料经久耐用,耐老化、高温、低温、能适应各种恶劣环境。
混凝土水池抗裂性差使用寿命短,容易产生渗漏

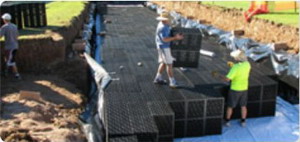

施工方便、工期短:因为采用模块相互拼接的方法,施工简单,无需大型机械。可现场组装成箱,实现当天开挖当天回填。
混凝土水池施工工艺复杂、工序多(支模、绑钢筋、浇筑、养护等),施工工期长,施工受季节、天气的影响较大。

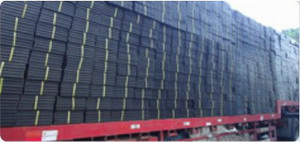

运输快捷:在运输上也非常方便,采用分体式设计,模块可任意拆卸,节省了宝贵的运输空间。
混凝土水池自重大,容易产生不均匀沉降

承载力强:模块结构具有超强的承压能力,所以水池上面可以继续作为绿化、广场、行人及行车道、停车场等。
不锈钢池面承受荷载低

环保:科顺雨水收集模块有再生环保材料制作,绿色环保,深埋地下不破坏整个生态环境,维护简单,清洗方便,且可回收再利用。
混凝土及不锈钢水池材料废弃后无法回收利用,对换境造成二次污染。

成本低:和传统蓄水池相比,科顺雨水模块从多个方面降低了时间、人工、运输和后期维护成本。
混凝土及不锈钢水池一旦破坏,其修复、加固比较困难,不易清理,成本高。
